5款柱状图个性化配置,总有一款能让你的数据大屏更出彩

2021-11-12

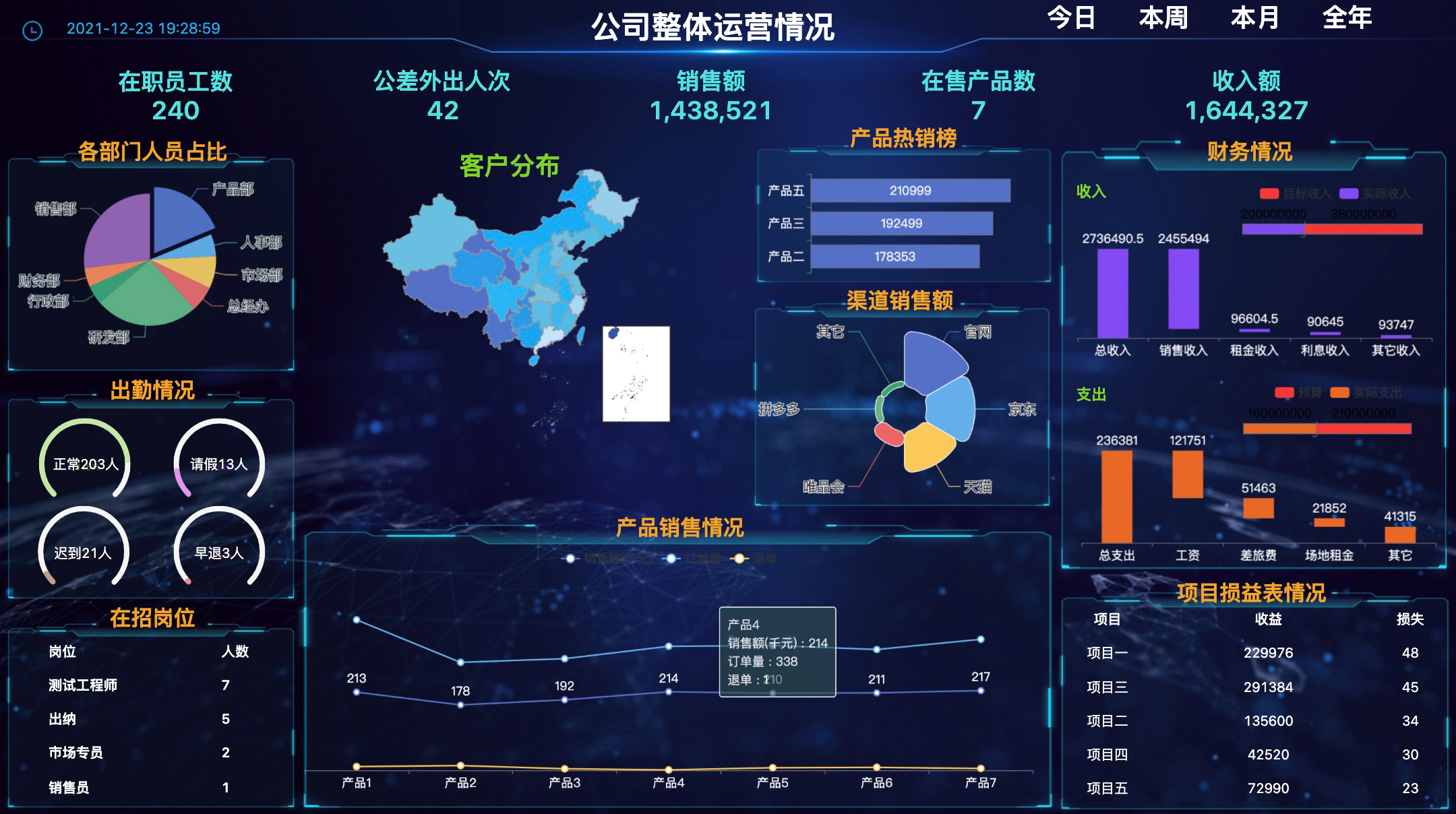

迪赛智慧数是一款自主开发的基于浏览器的工具,用于配置大型数据可视化屏幕。它提供了丰富的视觉设计组件,通过简单的点击,拖放操作,可以调整图表的布局,只需几分钟就可以配置一个很酷的视觉大屏幕。

可视化设计组件_迪赛智慧

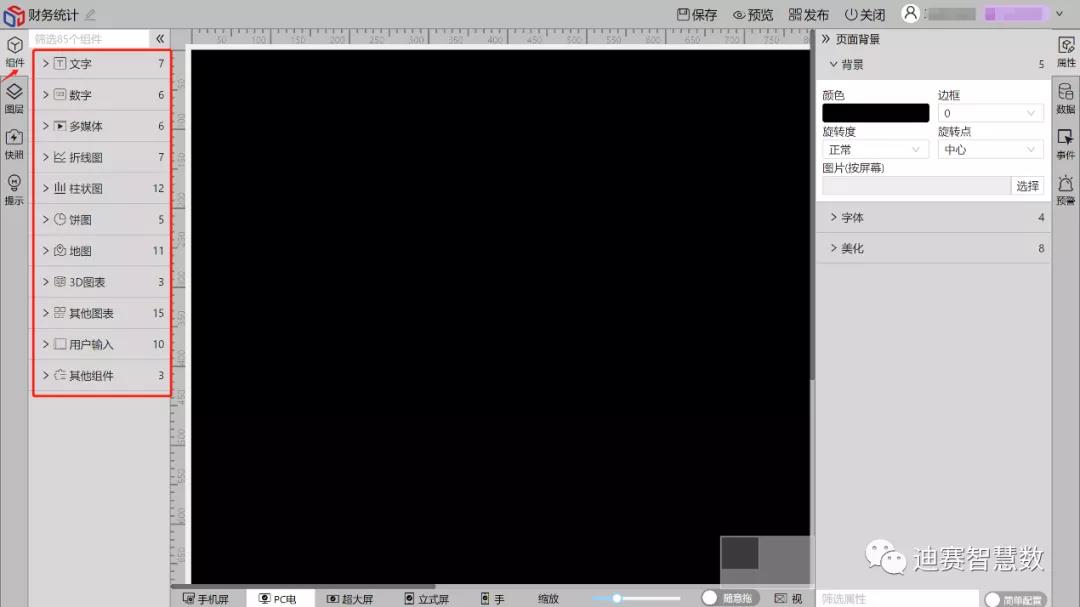

点击左上角的“组件”,选择所需的各种组件类型,如文本,数字,多媒体,折线图,条形图,饼图,地图,三维图表,其他图表,用户输入和其他组件等。点击,拖拽这些类别中的组件,放大缩小,然后按照自己的想法配置一个炫酷的视觉大屏。

设计界面分析_迪赛智慧

接下来我们主要通过介绍如何对柱状图组件进行属性配置以及相关数据构成。柱状图类总共有12个,今天以前5个为例。

如何对柱状图组件进行属性配置_迪赛智慧

一,基本柱状图 堆叠柱状图

1,基本柱状图

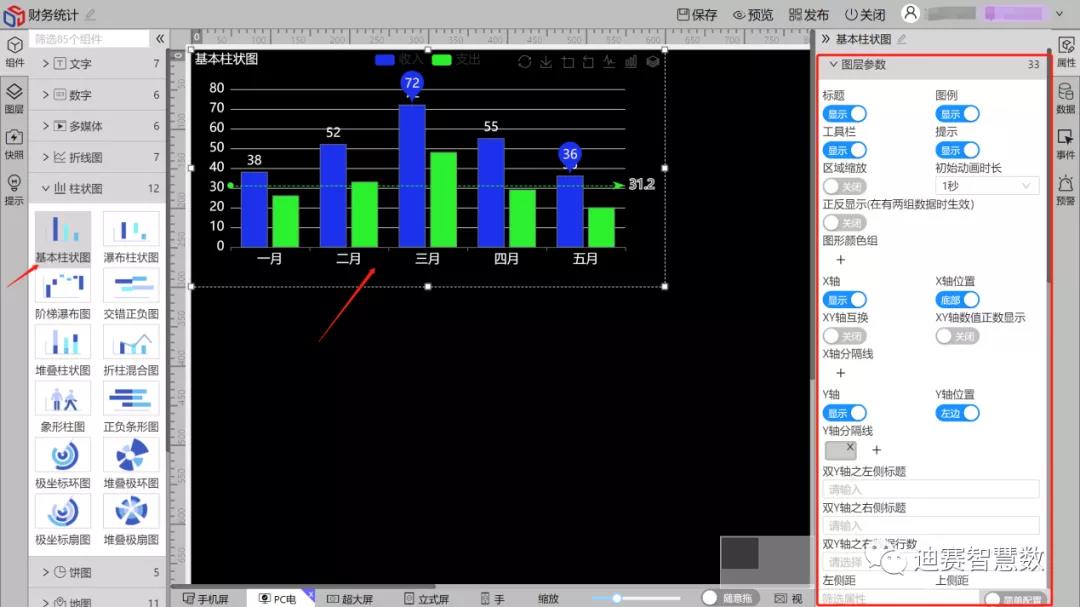

首先拖入一个基本的直方图组件。在右侧,您可以看到组件的属性配置的参数。

基本柱状图_迪赛智慧

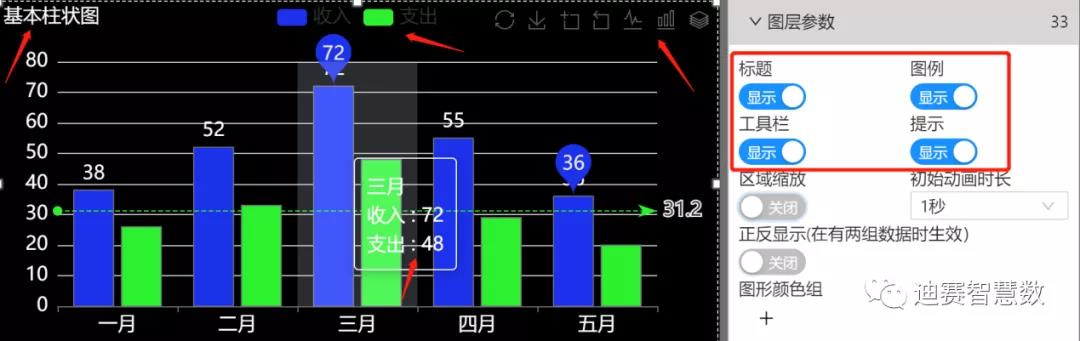

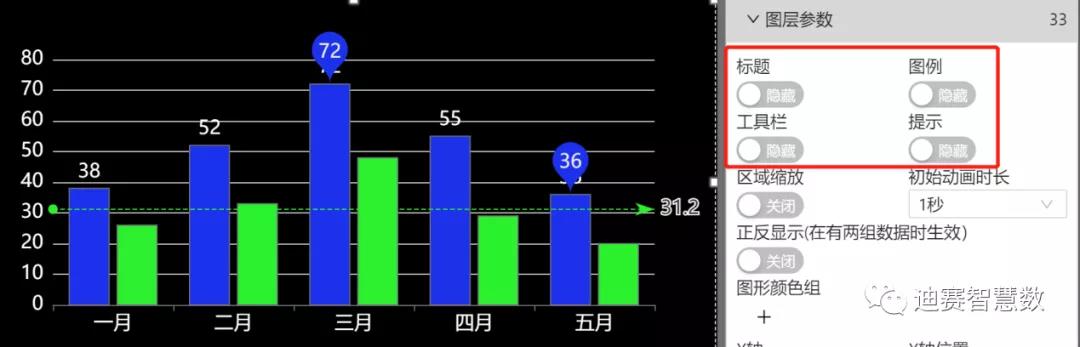

可以将标题,图例,工具栏,提示等设为隐藏

将标题,图例,工具栏等设计为隐匿_迪赛智慧

可以开启区域缩放_迪赛智慧

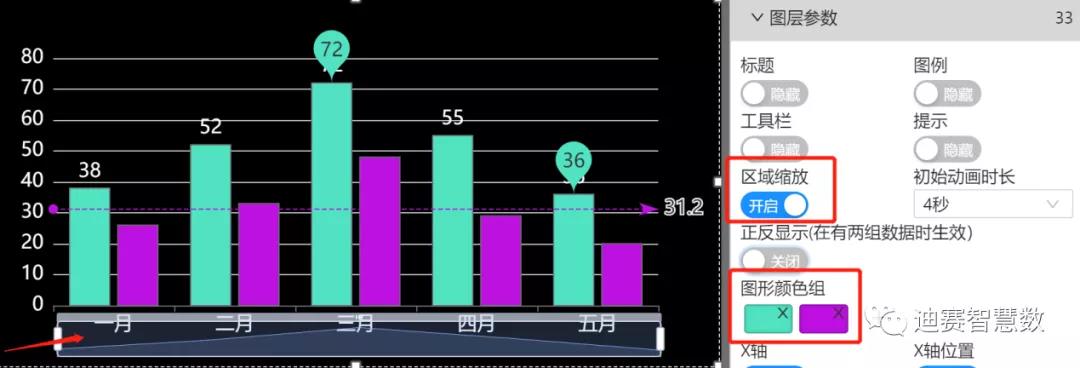

可以通过开启区域进行缩放,增加图形颜色组

图形颜色组_迪赛智慧

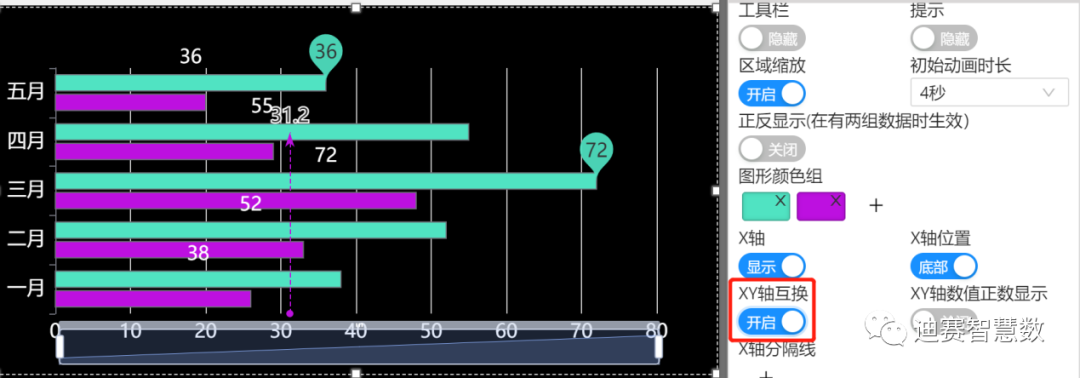

可以进行XY轴互换

进行XY轴互换_迪赛智慧

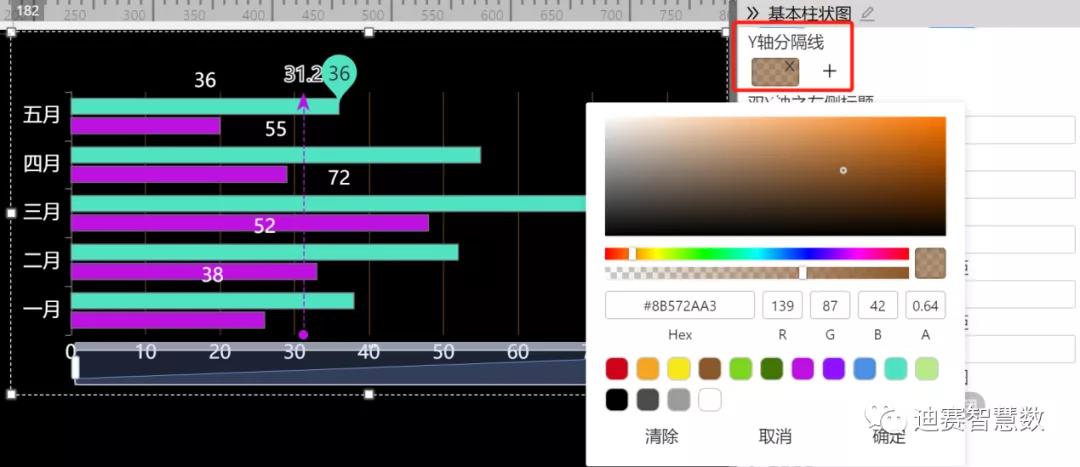

可以设置Y轴分型线的颜色,也可以任意调整分隔线的透明度

分隔线进行颜色设置_迪赛智慧

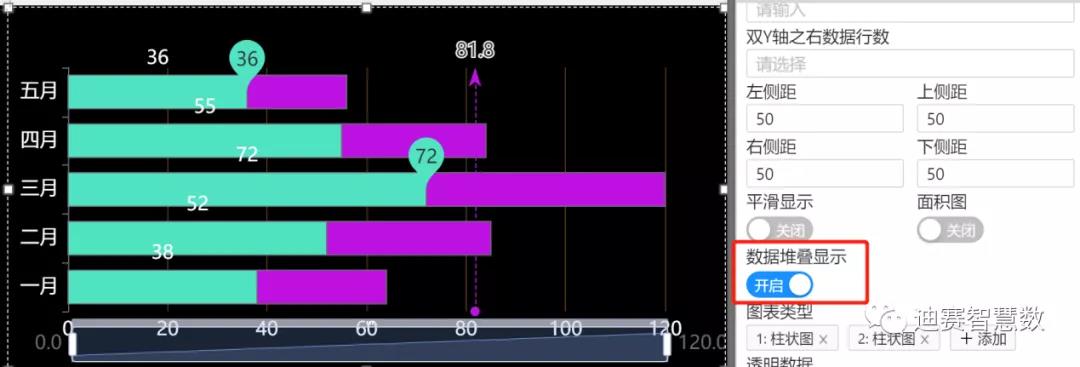

可以切换成堆叠柱状图

可以切换成堆叠柱状图_迪赛智慧

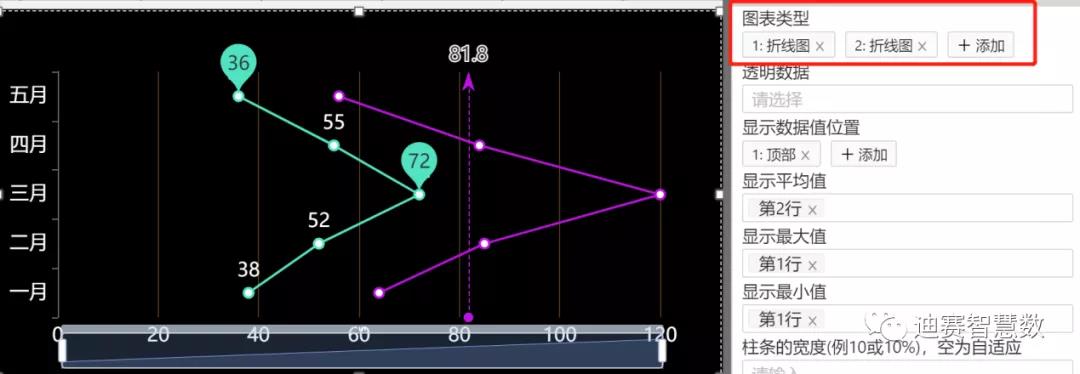

可以切换成折线图显示

可以切换成折线图显示_迪赛智慧

还可以设置动画效果,当设置好打开大屏时,组件将呈现动画效果。详细操作请参阅动态图:

设置动画效果_迪赛智慧

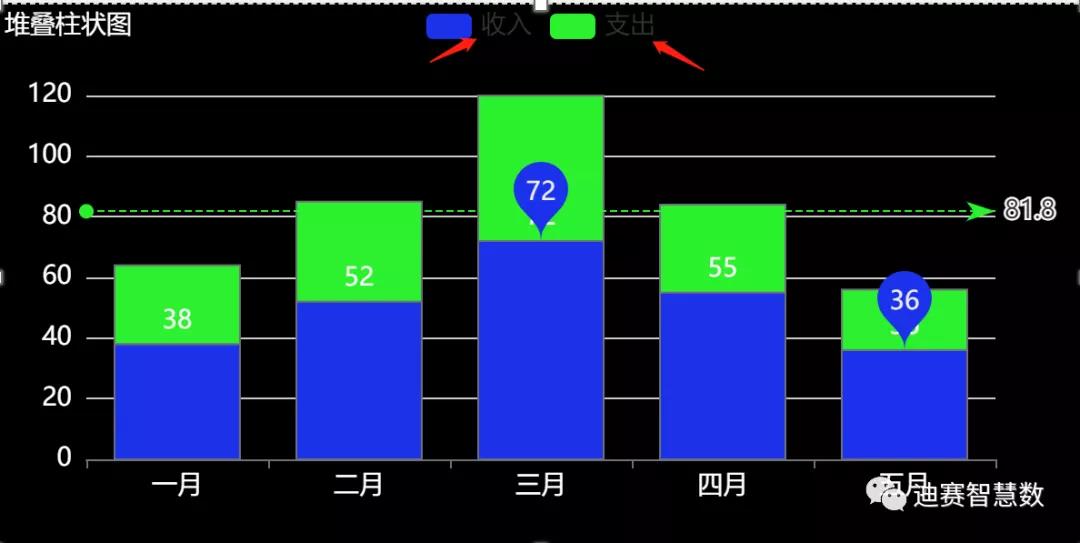

2,堆叠柱状图

与并排显示类别的柱状图不同,堆叠柱状图划分每一列以显示同一类别中单个数据的大小。 它可以直观地显示大类中包含的每个子类的数据,以及每个子类的比例,显示单个项目与整体之间的关系。

堆叠柱状图_迪赛智慧

基本柱状图我们可以通过一键切换成堆叠柱状图,操作管理方法请看1,基本柱状图:可以切换成堆叠柱状图。

看到我们这里,大家是不是想问:“这么美观的柱状图,那么数据配置是不是很复杂”?

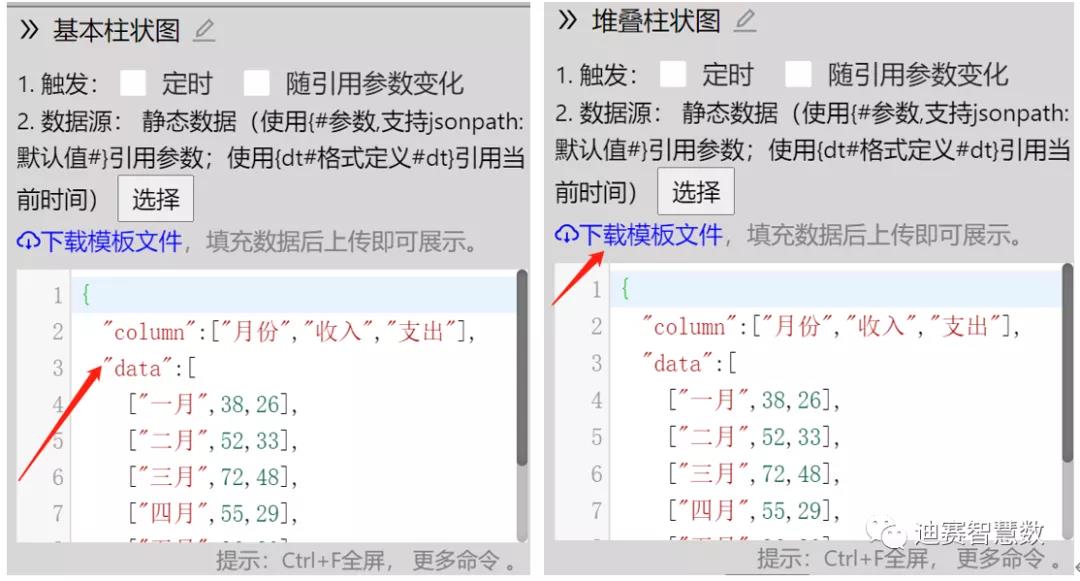

完全没有。就像设置属性一样,它可以在一分钟内完成。基本柱状图和堆叠柱状图具有相同的数据结构。您只需根据现有格式修改数据源中的数据。

属性设置_迪赛智慧

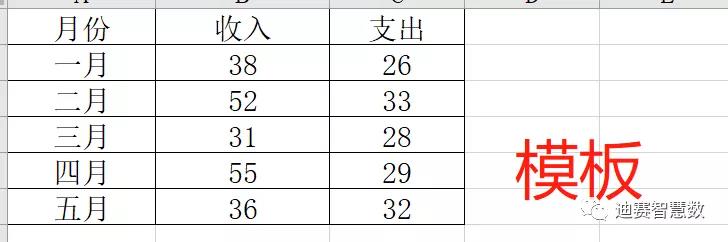

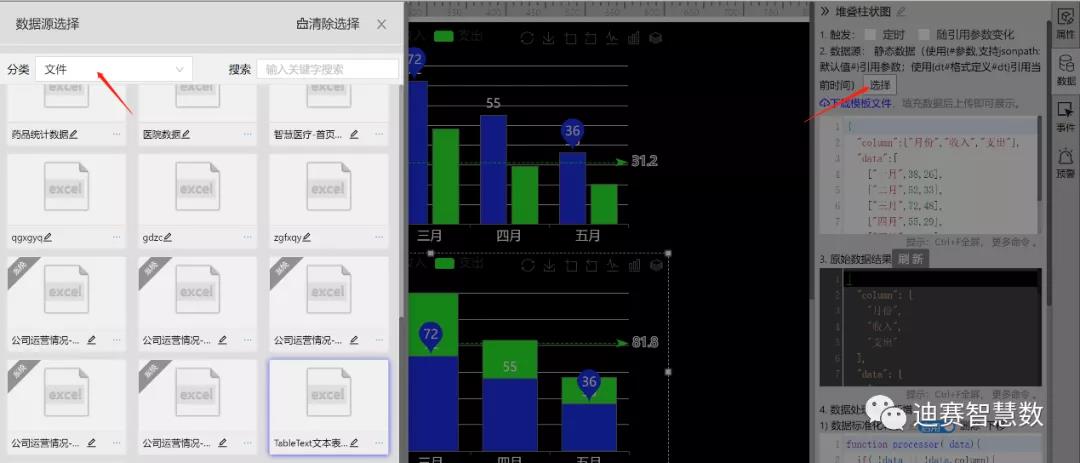

如果数据量较大,也可以下载模板文件,在表单上修改后上传。

模板文件_迪赛智慧

修改模板文件上传_迪赛智慧

二,瀑布柱状图 阶梯瀑布图

瀑布图在外观和应用场景上都不同于基本柱状图。 瀑布图中的数据排列通过巧妙的设置,看起来像瀑布,反映了数据受不同因素或不同时间段影响的程度和结果。 也能直观地反映数据变化的增减,在工作表中很实用。

1, 瀑布柱状图

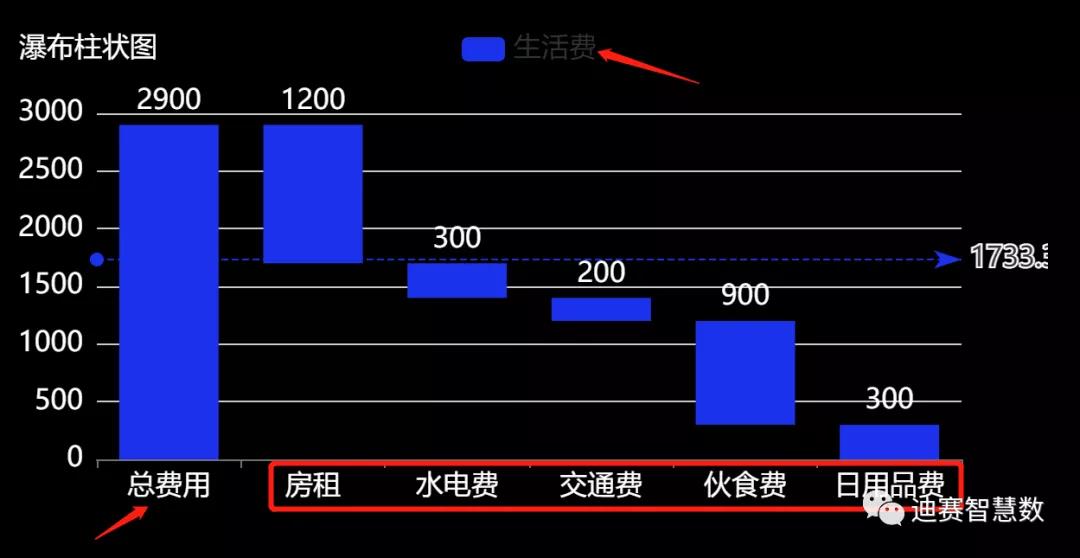

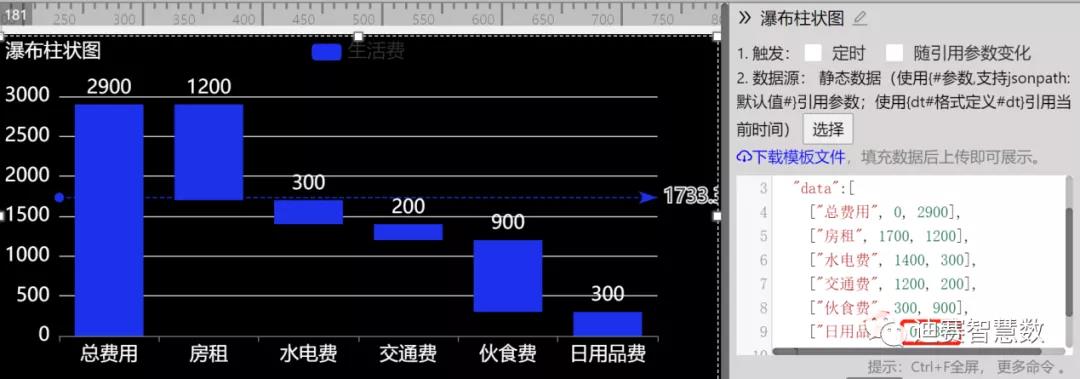

瀑布柱状图主要反映了数据的构成,我们看到生活成本包括租金,水电,交通,餐饮,生活必需品,所有这些都是总成本。

瀑布柱状图_迪赛智慧

瀑布的数据结构很有趣,它是一个增量配置。如果成本从0开始,日用品成本是300,0+300=300,那么食品成本从300开始,成本是900,那么下一项从300+900=1200开始,以此类推。

瀑布柱状图的数据结构_迪赛智慧

2, 阶梯瀑布图

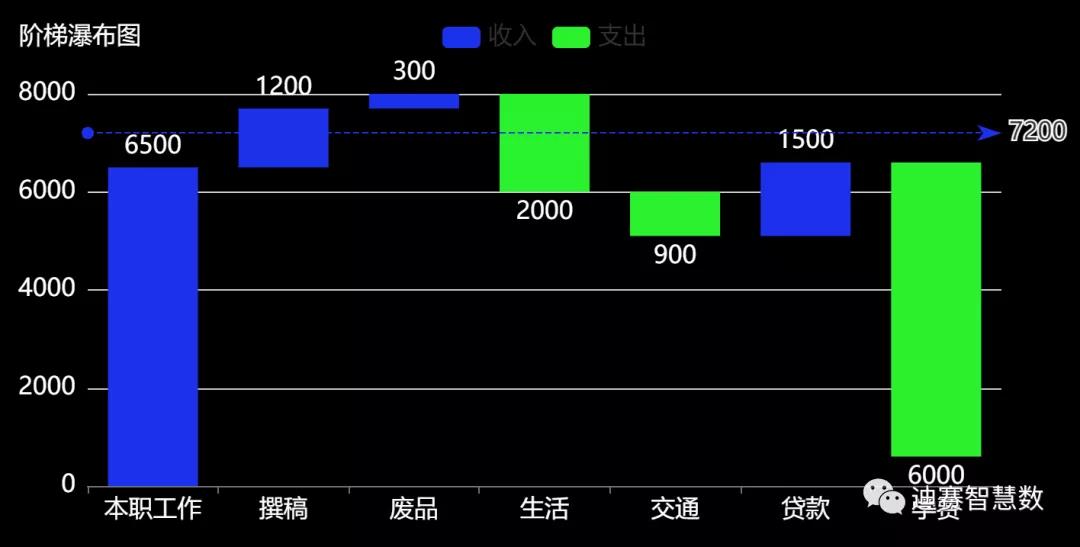

阶梯瀑布图可以充分展示出某个特定时间段进行线上平台累计值和变化值的增减变动情况。例如通过下图,本职工作收入6500元,撰稿收入1200元,两项累加是7700元,下一项就从7700的刻度基础上不断递增或递减。

阶梯瀑布图_迪赛智慧

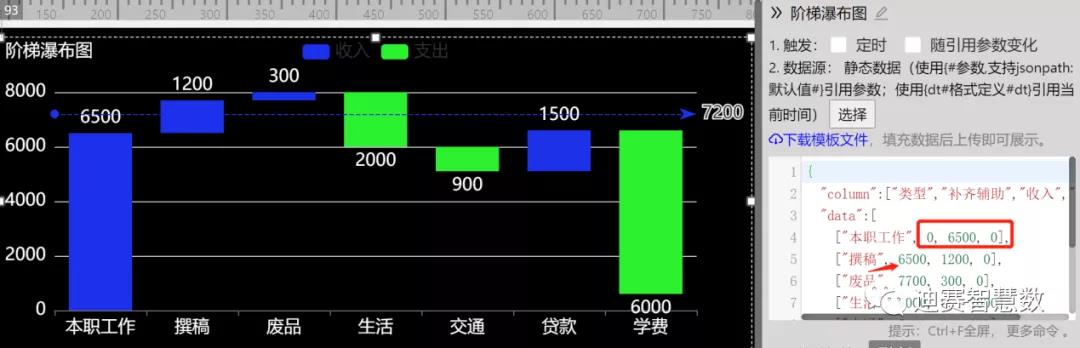

见数据格式,上述工作和贡献的总和为7700,浪费收入为300,生活费为2000,在前三项累计2000的基础上,现值为6000,等等。

阶梯瀑布图数据格式_迪赛智慧

三,交错正负图

正如您所看到的,交错正负图将直方图的负部分添加到基本直方图中,基本直方图主要用于显示具有相反意义的数据。它在数据比较中非常直观和清晰,增加了数据的可能性。

交错正负图_迪赛智慧

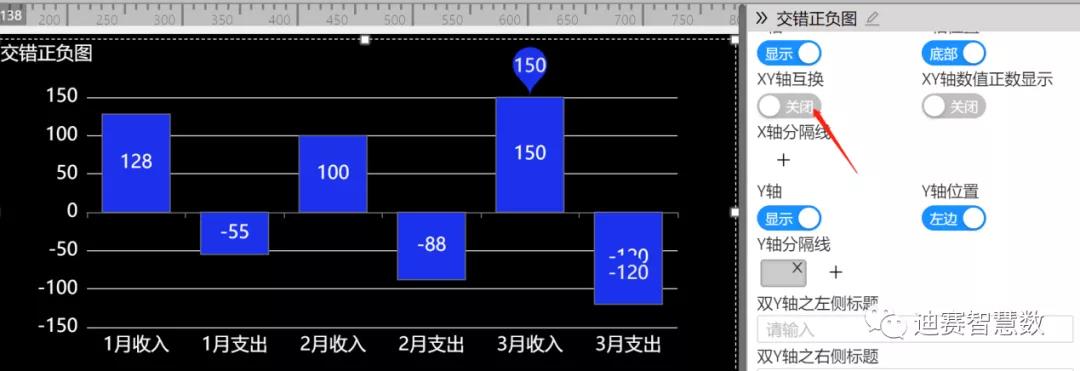

还可以显示XY轴互换。其他属性设置请参考“一,基本直方图堆叠直方图”

进行XY轴互换展示_迪赛智慧

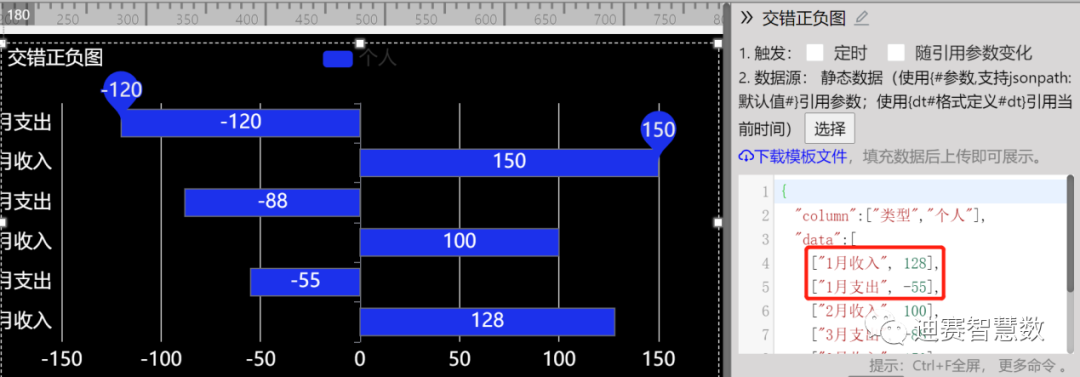

交错正负图的数据信息格式就很容易出现理解,比方说企业收入为正数,相反支出即为负数。

交错正负图的数据格式_迪赛智慧

以上5个柱状图的数据配置均支持数据源原始格式下的修改和下载模板文件的修改上传,可以满足不同用户的需求。

柱状图是我们日常生活中使用最广泛的图表之一。它们使用方便,实用。由于不同类型的视觉数据和设计理念,柱状图以不同的形式呈现,但无论如何变化,迪赛智慧数总会打破趋势。

赶紧进入迪赛智慧数官网或小程序,找出你最想用的功能。只要你去尝试,就能轻松配置出属于自己的炫酷视觉大屏。
